Тормозная система вилочного погрузчика

Устройство тормозной системы вилочного погрузчика

Тормозная система вилочного погрузчика включает совокупность механических, гидравлических и управляющих компонентов, обеспечивающих рабочее и стояночное торможение. В базовой конфигурации в её состав входят тормозные механизмы колёс, привод тормозов, педальный узел, элементы регулировки и стояночный тормоз.

Основным рабочим контуром является гидравлический привод, который передаёт усилие от педали тормоза к исполнительным механизмам. Стояночный тормоз, как правило, реализуется в виде отдельного механического узла и используется для фиксации погрузчика в неподвижном состоянии во время стоянки или проведения технического обслуживания.

Если вам интересно, из чего состоит вилочный погрузчик, то его основные компоненты включают не только тормозную систему, но и элементы подъёмного механизма, шасси и двигатель.

Виды тормозных систем вилочных погрузчиков

В зависимости от конструкции, уровня автоматизации и условий эксплуатации вилочные погрузчики оснащаются различными видами тормозных систем. Классификация осуществляется по типу привода и способу управления тормозным усилием.

Основные виды тормозных систем вилочных погрузчиков:

• Механические тормозные системы
  Механические системы используют передачу усилия от педали тормоза к исполнительным механизмам посредством тяг, тросов или рычагов. Данный тип применяется преимущественно в стояночных тормозах и на погрузчиках с простой конструкцией.


• Гидравлические тормозные системы
  Гидравлические тормозные системы основаны на передаче усилия с использованием рабочей жидкости. Такое решение обеспечивает равномерное распределение тормозного усилия между колёсами и стабильную работу тормозных механизмов при различных нагрузках.


• Электронные тормозные системы
  Электронные тормозные системы применяются на современных вилочных погрузчиках с высоким уровнем автоматизации. Управление торможением осуществляется с помощью электронных датчиков и управляющих модулей, что позволяет реализовать функции контроля тормозного усилия и интеграции с системами безопасности.


На практике наиболее распространены комбинированные решения, сочетающие гидравлические рабочие тормоза, механические элементы стояночного тормоза и электронные системы управления.

Принцип работы тормозной системы вилочного погрузчика

Принцип работы тормозной системы вилочного погрузчика основан на преобразовании механического усилия, прикладываемого оператором к педали тормоза, в давление рабочей жидкости либо управляющий сигнал. Создаваемое давление или сигнал передаётся к тормозным механизмам колёс.

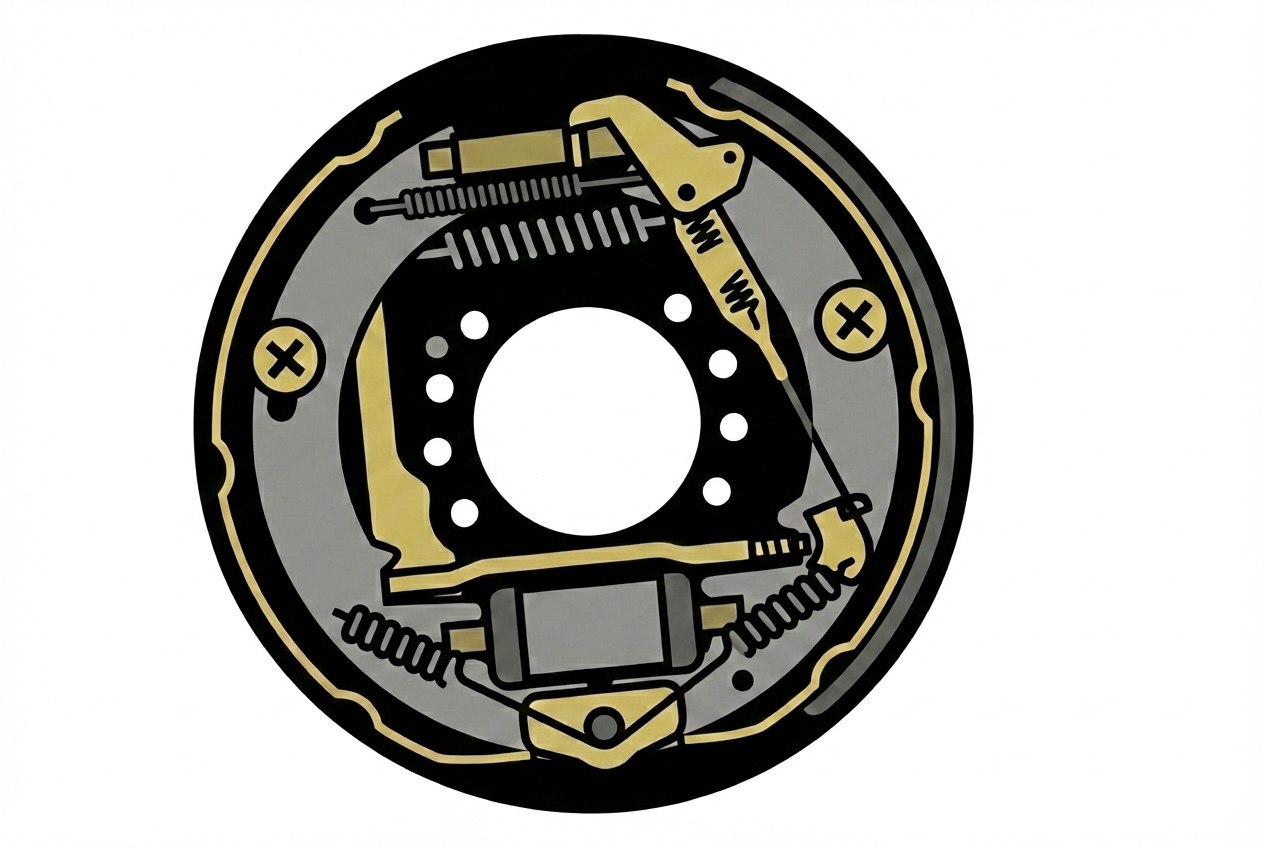

В результате происходит прижатие фрикционных элементов к тормозному барабану или диску, связанному с вращением колеса. Возникающее трение снижает скорость вращения и обеспечивает замедление движения погрузчика. После снятия усилия с педали тормозная система возвращается в исходное положение за счёт возвратных пружин и компенсационных зазоров.

Тормозные колодки вилочного погрузчика: назначение и особенности

Тормозные колодки вилочного погрузчика являются основным фрикционным элементом, непосредственно участвующим в процессе торможения. Их функция заключается в создании требуемого коэффициента трения при взаимодействии с рабочей поверхностью тормозного механизма.

Тормозные колодки вилочного погрузчика подвержены естественному износу, степень которого зависит от интенсивности эксплуатации, массы перемещаемых грузов и условий работы техники. Состояние колодок оказывает прямое влияние на эффективность тормозной системы и безопасность эксплуатации погрузчика.

Колодки на вилочный погрузчик: материалы и конструктивные отличия

Колодки на вилочный погрузчик изготавливаются из композитных фрикционных материалов, рассчитанных на работу при значительных механических и тепловых нагрузках. Конструкция колодок включает металлическое основание и фрикционную накладку, закрепленную методом клёпки либо термостойкого клеевого соединения.

Подбор колодок осуществляется с учётом модели погрузчика, типа тормозного механизма и требований производителя к геометрии, толщине и составу фрикционного материала.

Регулировка тормозных колодок на вилочном погрузчике

Регулировка тормозных колодок обеспечивает поддержание нормативных зазоров и стабильную работу тормозной системы. Данная процедура выполняется после замены колодок либо при компенсации их износа в процессе эксплуатации.

Как развести колодки на вилочном погрузчике

Вопрос о том, как развести колодки на вилочном погрузчике, возникает при первичной установке тормозного механизма или после его демонтажа. Разведение выполняется с помощью регулировочного или распорного устройства до достижения минимального зазора между колодками и тормозным барабаном. После завершения процедуры необходимо убедиться в свободном вращении колеса без признаков заедания.

Как подвести колодки на вилочном погрузчике

Понимание того, как подвести колодки на вилочном погрузчике, требуется при увеличении хода педали тормоза, вызванного износом фрикционного слоя. Подведение колодок выполняется регулировочным механизмом до восстановления штатного хода педали и равномерного тормозного усилия. После регулировки проводится контрольная проверка эффективности торможения.

Основные проблемы и неисправности тормозной системы вилочного погрузчика

В процессе эксплуатации тормозная система вилочного погрузчика может подвергаться различным неисправностям. К ним относятся утечки рабочей жидкости, нарушение регулировки тормозных механизмов, износ фрикционных элементов и снижение эффективности торможения.

Признаки износа тормозных колодок

К признакам износа тормозных колодок относятся увеличение хода педали тормоза, снижение замедления при торможении и неравномерная работа тормозных механизмов. При выявлении указанных признаков требуется проведение диагностики и последующая регулировка либо замена колодок.

Заключение

Тормозная система вилочного погрузчика представляет собой технически сложный узел, требующий регулярного контроля и своевременного обслуживания. Поддержание исправного состояния тормозных колодок, корректная регулировка и соблюдение рекомендаций производителя обеспечивают надёжную работу техники и безопасность при выполнении погрузочно-разгрузочных операций.
