Устройство мини-экскаватора

Что представляет собой мини-экскаватор

Мини-экскаватор — это малогабаритная землеройная машина, предназначенная для копки грунта, подготовки траншей, планировки площадок, обратной засыпки, благоустройства территорий и работ в ограниченном пространстве. По принципу работы он похож на полноразмерный экскаватор, но отличается меньшей массой, компактными габаритами и возможностью выполнять операции там, где крупная техника не проходит по ширине, высоте или условиям площадки.

Устройство мини-экскаватора основано на взаимодействии нескольких узлов: ходовой части, поворотной платформы, двигателя, гидравлической системы, рабочего оборудования и органов управления. Каждый элемент выполняет свою функцию, но техника работает как единый механизм. Двигатель передает энергию гидравлической системе, гидравлика приводит в движение стрелу, рукоять, ковш, отвал и навесное оборудование, а ходовая часть обеспечивает перемещение машины по площадке.

Такая конструкция мини-экскаватора позволяет выполнять земляные операции с точным позиционированием рабочего оборудования. Машина используется при строительстве, прокладке коммуникаций, ремонте инженерных сетей, ландшафтных работах, демонтаже небольших конструкций и обслуживании участков со сложным доступом.

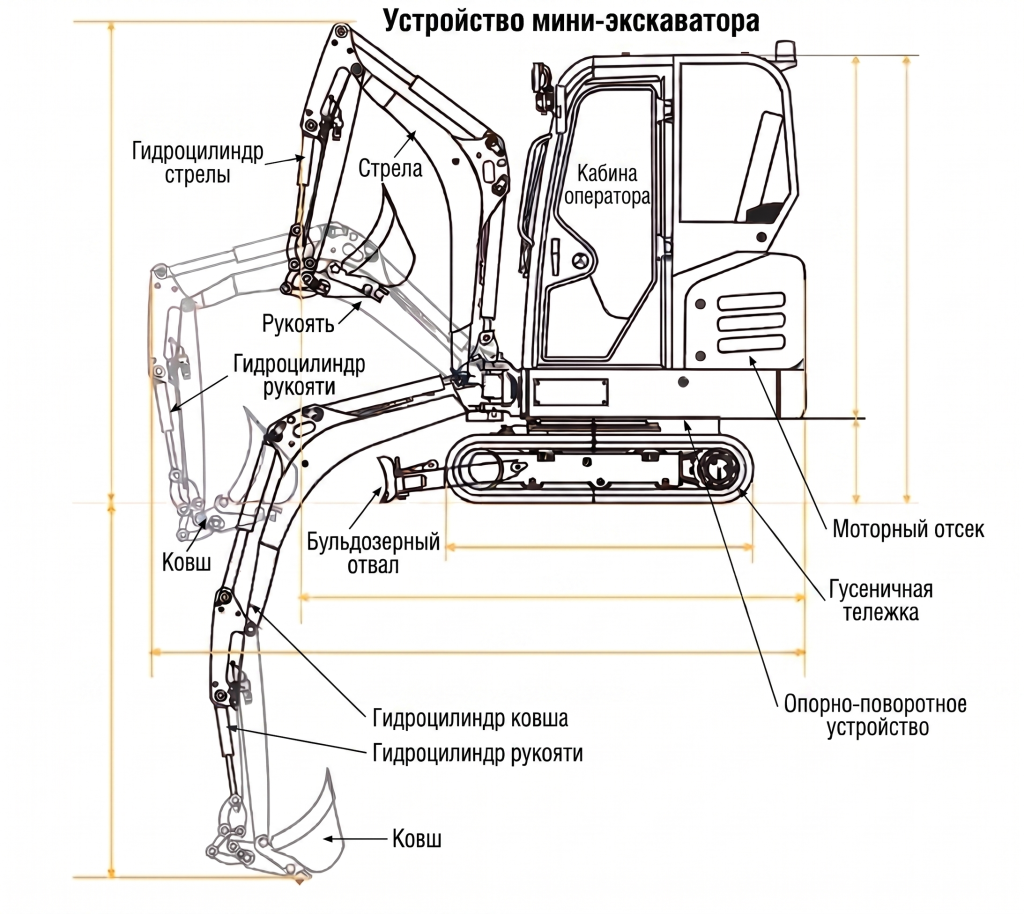

Основные части мини-экскаватора

Конструкция мини-экскаватора включает несколько функциональных частей. Нижняя часть машины отвечает за перемещение и устойчивость. В нее входят ходовая рама, гусеницы или колесная база, катки, ведущие элементы и механизмы натяжения. На этой базе расположена поворотная платформа, которая позволяет верхней части машины разворачиваться относительно ходовой части.

На поворотной платформе размещаются двигатель, гидравлические насосы, гидравлический бак, распределительные элементы, кабина или защитный навес оператора, противовес и рабочее оборудование. Рабочая группа состоит из стрелы, рукояти, ковша и гидроцилиндров. Эти элементы формируют траекторию копания, глубину разработки грунта и усилие на кромке ковша.

Отдельный узел — отвал. Он расположен в передней части ходовой рамы и используется для планировки, засыпки траншей, подготовки поверхности и дополнительной опоры при копании. В состав машины также входят органы управления: джойстики, рычаги, педали, панель приборов и контрольные индикаторы.

Системы мини-экскаватора связаны между собой. Ходовая часть задает положение машины, поворотная платформа обеспечивает работу в разных направлениях, двигатель создает энергию для гидравлики, а рабочее оборудование выполняет непосредственное воздействие на грунт или другой материал.

Ходовая часть и поворотная платформа

- Ходовая часть мини-экскаватора служит опорой машины и обеспечивает ее перемещение по рабочей площадке. На гусеничных моделях она состоит из ходовой рамы, резиновых или металлических гусениц, опорных катков, направляющих колес, ведущих звездочек и механизма натяжения. Гусеницы распределяют массу техники по поверхности и помогают сохранять устойчивость при работе на грунте, щебне, строительной площадке или подготовленном основании.

- Ходовая система мини-экскаватора должна выдерживать массу машины, нагрузку от рабочего оборудования и усилия, возникающие при копании. При движении привод передает вращение на ведущие элементы, после чего гусеницы перемещают машину вперед, назад или позволяют ей разворачиваться на месте. За счет раздельного управления левой и правой стороной ходовой части оператор меняет направление движения с высокой точностью.

- Поворотная платформа расположена над ходовой частью. На ней находятся двигатель, кабина, гидравлическое оборудование, противовес и крепление стрелы. Между ходовой рамой и платформой установлен опорно-поворотный механизм. Он позволяет верхней части машины вращаться вокруг вертикальной оси, не меняя положение гусениц.

Такое устройство мини-экскаватора повышает маневренность на площадке. Оператор может развернуть стрелу к траншее, кузову самосвала, месту складирования грунта или зоне планировки без постоянного перемещения всей машины. Это особенно важно при работе рядом со стенами, заборами, фундаментами, инженерными сетями и другими объектами, где пространство ограничено.

Двигатель и гидравлическая система

- Двигатель в мини-экскаваторе служит источником энергии для рабочих систем машины. Он приводит в действие гидравлические насосы, от которых зависит движение стрелы, рукояти, ковша, отвала, поворотной платформы, ходовой части и сменного оборудования. Мощность двигателя подбирается с учетом массы техники, глубины копания, требуемого усилия, производительности гидравлики и условий эксплуатации.

- Силовая система мини-экскаватора работает в связке с гидравликой. Двигатель вращает насос, насос создает поток рабочей жидкости, а гидрораспределители направляют этот поток к нужным исполнительным механизмам. Когда оператор перемещает джойстик или рычаг, гидравлическая жидкость поступает в гидроцилиндр или гидромотор, после чего рабочий орган выполняет движение.

- Гидравлическая система мини-экскаватора включает гидравлический насос, бак для рабочей жидкости, фильтры, распределители, клапаны, шланги, трубопроводы, гидроцилиндры и гидромоторы. Гидроцилиндры отвечают за подъем и опускание стрелы, движение рукояти, раскрытие и закрытие ковша, изменение положения отвала. Гидромоторы применяются в механизмах хода и поворота.

От состояния гидравлической системы зависит точность управления, плавность движений, усилие копания и возможность работы с навесным оборудованием. Если поток рабочей жидкости распределяется стабильно, оператор получает предсказуемую реакцию машины на команды. При износе шлангов, загрязнении фильтров, утечках или падении давления техника теряет часть рабочих возможностей.

Рабочее оборудование: стрела, рукоять, ковш и отвал

1. - Рабочее оборудование мини-экскаватора выполняет основные операции с грунтом и материалами. В его состав входят стрела, рукоять, ковш, гидроцилиндры и элементы крепления. Эти узлы образуют кинематическую схему, которая задает вылет, глубину копания, высоту выгрузки и траекторию движения ковша.

1. - Стрела крепится к поворотной платформе и задает положение рабочей группы относительно машины. Она поднимается и опускается с помощью гидроцилиндров, позволяя оператору выбирать высоту и направление работы. От конструкции стрелы зависит зона действия мини-экскаватора, возможность работы вдоль препятствий и точность подачи ковша к месту копания.

1. - Рукоять соединяет стрелу с ковшом. Она отвечает за подведение ковша к грунту, формирование траектории копания и достижение нужной глубины. При движении рукояти ковш заглубляется, подтягивает грунт к машине и выводится в положение для подъема или выгрузки.

1. - Ковш — рабочий орган, который непосредственно взаимодействует с грунтом. Он используется для выемки, перемещения и погрузки материала. Для разных задач применяются ковши различной ширины и формы: для траншей, планировки, зачистки, разработки мягкого или более плотного грунта. Конкретный выбор зависит от типа работ, объема грунта и требуемой точности.

1. - Отвал расположен спереди ходовой части. Он применяется для разравнивания поверхности, перемещения небольшого объема грунта, обратной засыпки и фиксации машины во время копания. При опускании отвала мини-экскаватор получает дополнительную опору, что помогает сохранять устойчивость при работе стрелой и ковшом.

Кабина, органы управления и контроль работы

Кабина или защитный навес формируют рабочее место оператора. В закрытой кабине оператор защищен от осадков, ветра, пыли и внешних воздействий. Навес используется в более простой комплектации и обеспечивает защиту сверху. Выбор исполнения зависит от условий эксплуатации, климата, продолжительности смены и требований к комфорту работы.

Внутри рабочего места расположены органы управления. Джойстики отвечают за движение стрелы, рукояти, ковша и поворот платформы. Рычаги и педали используются для управления ходовой частью, отвалом, дополнительными гидролиниями и отдельными функциями машины. Панель приборов показывает параметры работы двигателя, состояние систем, предупреждающие сигналы и техническую информацию.

Управление мини-экскаватором построено так, чтобы оператор мог одновременно контролировать положение машины, движение рабочего оборудования и зону вокруг техники. Обзор из кабины влияет на точность копания, безопасность перемещения и работу рядом с коммуникациями, фундаментами, стенами или другой техникой.

Контроль работы включает наблюдение за температурой двигателя, уровнем топлива, состоянием гидравлики, индикаторами давления, зарядом аккумулятора и предупреждающими сигналами. Эти данные помогают вовремя заметить отклонения в работе систем мини-экскаватора и остановить технику до появления повреждений.

Навесное оборудование для мини-экскаватора

Навесное оборудование расширяет область применения мини-экскаватора. Помимо стандартного ковша, машина может работать с узкими траншейными ковшами, планировочными ковшами, гидромолотом, буром, рыхлителем, захватом и другими рабочими органами. За счет этого техника используется не только для копания, но и для демонтажа, бурения, подготовки грунта, перемещения материалов и обслуживания участков.

Работа с навесным оборудованием зависит от гидравлической системы. Для активной навески требуется подача рабочей жидкости под нужным давлением и с подходящим расходом. Гидромолот, бур или захват подключаются к дополнительным гидролиниям, после чего управляются из кабины. Если производительности гидравлики недостаточно, оборудование не сможет работать с расчетной отдачей.

Быстросменный механизм упрощает замену рабочего органа. Он устанавливается между рукоятью и навеской, позволяя переходить от одного вида работ к другому без сложной переналадки. Это особенно полезно на объектах, где в течение одной смены нужно выкопать траншею, зачистить дно, выполнить планировку и подготовить участок к следующему этапу работ.

При выборе навесного оборудования учитывают массу мини-экскаватора, параметры гидравлики, тип крепления, допустимую нагрузку на рабочую группу и характер работ. Несоответствие навески возможностям машины повышает нагрузку на стрелу, рукоять, гидроцилиндры и ходовую часть.

Заключение

Устройство мини-экскаватора основано на работе взаимосвязанных узлов. Ходовая часть отвечает за перемещение и устойчивость, поворотная платформа обеспечивает разворот рабочей зоны, двигатель питает гидравлическую систему, а стрела, рукоять, ковш и отвал выполняют основные операции с грунтом.

Конструкция мини-экскаватора рассчитана на работу в условиях, где требуется сочетание компактных габаритов, точного управления и достаточного усилия копания. При оценке такой техники важно учитывать не один параметр, а всю систему мини-экскаватора: массу, ходовую часть, мощность двигателя, возможности гидравлики, рабочее оборудование, кабину и совместимость с навеской.

Понимание устройства помогает правильно подбирать машину под задачи, оценивать ее рабочие возможности и контролировать состояние узлов при эксплуатации. Чем точнее техника соответствует условиям площадки и виду работ, тем стабильнее она выполняет копание, планировку, засыпку и вспомогательные операции.
